MI矿物绝缘加热电缆

​以人为本、以诚立信,专业性强、技术更新快、售后服务好

电伴热系列

防腐伴热采样复合管

控制系统

MI矿物绝缘加热电缆

矿物绝缘加热电缆简介矿物绝缘加热电缆是采用 单根或多根合金电热丝作为发热源、高纯度、高温、电熔结晶氧化镁作导热绝缘体,无缝连续不锈钢或铜管作为护套,采用特殊生产工艺制造而成。

信息详情

矿物绝缘加热电缆系列

一、 矿物绝缘加热电缆简介
       矿物绝缘加热电缆是采用 单根或多根合金电热丝作为发热源、高纯度、高温、电熔结晶氧化镁作导热绝缘体,无缝连续不锈钢或铜管作为护套,采用特殊生产工艺制造而成。有强腐蚀作用的场所可外加PE或低烟无卤的外套。
● 不锈钢护套矿物绝缘加热电缆
   不锈钢护套系列矿物绝缘加热电缆可以满足高温条件和大发热功率(达269W/m)的需要。不锈钢护套加热电缆的最高承受温度可达600℃,导体电阻值的范围从28000-19.2Ω/km,矿物绝缘电缆具有优良的机械强度,耐腐蚀。
● 铜护套矿物绝缘加热电缆
   铜护套系列矿物绝缘加热电缆可以满足高温条件和长输管线伴热的需要。铜护套加热电缆的最高承受温度可达250℃,导体电阻值的范围从480-0.5Ω/km,对要求防腐或埋地应用的场合,需加高密度聚乙烯HDPE外护套(MIHC),MIHC最高承受温度可达90℃,矿物绝缘电缆具有优良的机械强度。
● 铜镍合金护套矿物绝缘加热电缆
   铜镍合金护套矿物绝缘加热电缆可以满足高温条件和长输管线伴热的需要。铜镍合金护套加热电缆的最高承受温度可达400℃,导体电阻值范围从28000-19.2Ω/km,矿物绝缘电缆具有优良的机械强度,耐腐蚀。


MI矿物绝缘加热电缆(图1)

 由于矿物绝缘加热电缆由金属及无机绝缘材料制造,所以它比其他由塑料绝缘制造的加热电缆或加热带有着明显不同的优点。
     1. 机械强度高,使用寿命长。
     2. 工作温度等级高。+250℃,400℃,600℃,800℃.

     3. 耐太阳辐照及抗核辐射。

矿物绝缘加热电缆适用于工业或建筑领域的防冻及工艺介质的保温和升温。

其是需要高输出功率或者需要承受高温蒸汽吹扫的管道,在要求防腐防爆的环境中,MI矿物绝缘加热电缆更能显现优良特性

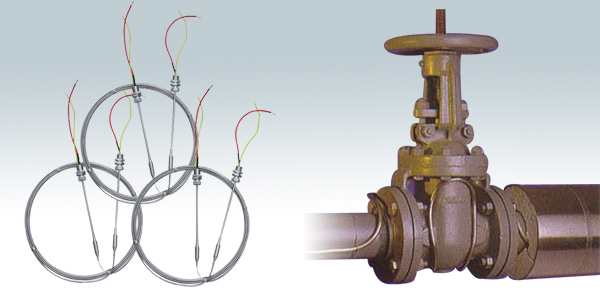

 MI矿物绝缘加热电缆(图2)

二、 加热电缆结构形式

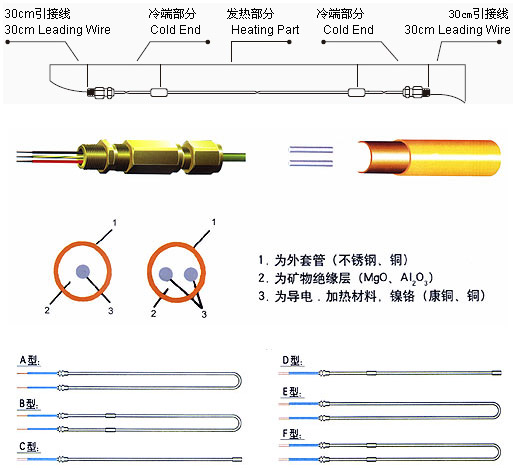

 MI矿物绝缘加热电缆(图3)



三、产品型号及规格

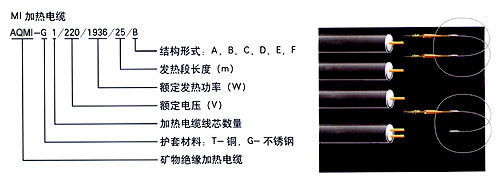

 MI矿物绝缘加热电缆(图4)

四、产品标准
      加热最高温度低于250℃的加热电缆执行IEC800(92)标准,《额定电压300/500V生活设施加热和防结冰用加热电缆》,超过250℃的加热电缆执行企业标准

五 、 应用环境



 MI矿物绝缘加热电缆(图5)

六、电气性能

电阻值公差:±10%
介电性能——加热电缆耐压:1200VAC/1min
绝缘电阻——成品测试:100MΩ/500VDC
护套连续性——整根加热电缆(包括接头)浸没水中12小时后测试绝缘电阻,其值至少必须为50M/500VDC



七、技术参数



型号

线径

mm



护套外径

mm



20℃芯
线阻值

MΩ/hm



经济耐用
最短长度

m



最大载
流量

A



最大米
功率

w/m



最高使
用温度



耐压试验

V/5min



近似重量

kg/km



220V

380V

MIC-Ⅰ

01

0.76

3.00

2.40

18

32

5.0

60

700

1100

42

02

0.95

3.00

1.55

19

32

7.6

90

750

1500

42

03

1.07

3.2

1.17

19

32

9.8

113

750

2500

49

MIC-Ⅱ

01

0.71

2.80

1.2

28

48

6.6

53

700

1500

38

02

0.95

3.00

0.68

35

61

9.1

57

700

1500

42

03

1.13

3.2

0.48

41

71

11.2

60

700

1500

49

04

1.38

3.5

0.32

48

83

14.4

66

750

1500

62

MIC-Ⅲ

01

0.71

2.8

0.575

40

69

9.6

53

700

1500

38

02

0.95

3.0

0.330

51

88

13.1

57

700

1500

42

03

1.13

3.2

0.230

59

102

16.2

60

700

1500

49

04

1.38

3.5

0.150

70

121

21

66

750

1500

62

MIC-Ⅳ

01

0.71

2.8

0.171

84

145

15.3

40

700

1500

38

02

0.95

3.0

0.098

99

171

22.6

50

700

1500

42

03

1.13

3.2

0.0684

109

188

29.6

60

700

1500

49

04

1.38

3.5

0.0456

128

221

37.8

65

750

1500

62

05

1.78

4.0

0.02736

159

275

50.6

50.6

750

1500

78



八、应用功率范围

铜护套加热电缆(MICU)

最大输出功率(W/m)

金属檐槽和落水管防冰冻

49

非金属檐槽和落水管防冰冻

16

容器和管道工艺温度维持

59

金属容器和管道防冻

59

金属屋顶融雪

49

高密度聚乙烯外护套铜护套加热电缆(MIHC)


金属容器和管道防冻

26

非金属容器和管道防冻

13

沥青坡道融雪

82

非金属屋顶融雪

26

金属檐槽和落水管防冰冻

26

非金属檐槽和落水管防冰冻

16

混凝土地采暖

33

防止冷库地面隆起除霜

23

混凝土和沥青路面融雪

99
