发热电缆TXLP系列
一、简介
发热电缆系统由温控器（配置温度传感器）和发热电缆组成。持正发热电缆选用的绝缘层护套材料耐腐蚀性、耐老化性、耐高温性以及柔韧性优良，使用寿命周期长；并通过了国家电线电缆质量监督检验中心、国家家电检测中心等多种权威机构的论证和检测。发热电缆按结构分为双导系列和单导系列。
二、工作原理与系统组成
1、双导系列
1）产品特性
TXLP/2R 双导发热电缆主要应用于隧道消防、地铁消防及生活水防冻、道路融雪融冰、天沟与屋面融雪、土壤加热、地板采暖等。 TXLP/2R 双导发热电缆引线采用隐式接头，冷热接头部位均有“SPLICE”标识，冷线部位有“※”标识。

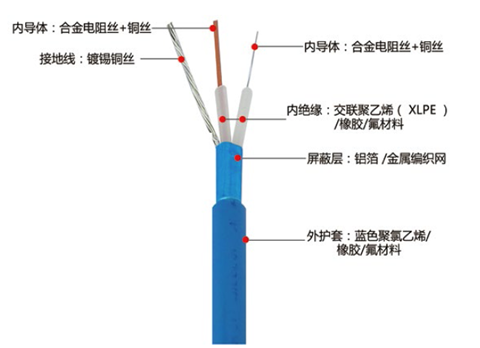

2）产品结构及技术参数
外护套：蓝色聚氯乙烯/橡胶/氟材料 内绝缘：交联聚乙烯（XLPE）/橡胶/氟材料
接地线：镀锡铜丝 接头类型：隐式接头
屏蔽层：铝箔/金属编织网 内导体：合金电阻丝+铜丝
供电电压：AC220V 外 径：7.2mm
线性功率：17 W/m 、18.5W/m 冷线长度：2.25m
最大表面温度：65℃ 最小弯曲系数：5D
执行标准：GB/T 20841 IEC60800 IEC606332-1
3)产品规格
序号 | 电缆型号 | 功率(W) | 标准长度(M) | 每米功率(W/M) | 总电阻值(Ω) |
1 | TXLP/2R/17 | 3300 | 194 | 17 | 14.7 |
2 | TXLP/2R/17 | 3000 | 176 | 17 | 16.1 |
3 | TXLP/2R/17 | 2800 | 165 | 17 | 17.3 |
4 | TXLP/2R/17 | 2600 | 153 | 17 | 18.6 |
5 | TXLP/2R/17 | 2400 | 141 | 17 | 20.2 |
6 | TXLP/2R/17 | 2200 | 129 | 17 | 22 |
7 | TXLP/2R/17 | 2000 | 118 | 17 | 24.2 |
8 | TXLP/2R/17 | 1700 | 100 | 17 | 28.5 |
9 | TXLP/2R/17 | 1370 | 81 | 17 | 35.3 |
10 | TXLP/2R/17 | 1250 | 74 | 17 | 38.7 |
11 | TXLP/2R/17 | 1000 | 59 | 17 | 48.4 |
12 | TXLP/2R/17 | 840 | 49 | 17 | 57.6 |
13 | TXLP/2R/17 | 700 | 41 | 17 | 69.1 |
14 | TXLP/2R/17 | 600 | 35 | 17 | 80.7 |
15 | TXLP/2R/17 | 500 | 29 | 17 | 96.8 |
16 | TXLP/2R/17 | 400 | 24 | 17 | 121 |
17 | TXLP/2R/17 | 300 | 18 | 17 | 161.3 |
序号 | 电缆型号 | 功率(W) | 标准长度(M) | 每米功率(W/M) | 总电阻值(Ω) |
1 | TXLP/2R/18.5 | 3150 | 170 | 18.5 | 15.4 |
2 | TXLP/2R/18.5 | 3000 | 162 | 18.5 | 16.1 |
3 | TXLP/2R/18.5 | 2800 | 151 | 18.5 | 17.3 |
4 | TXLP/2R/18.5 | 2600 | 141 | 18.5 | 18.6 |
5 | TXLP/2R/18.5 | 2400 | 130 | 18.5 | 20.2 |
6 | TXLP/2R/18.5 | 2200 | 119 | 18.5 | 22 |
7 | TXLP/2R/18.5 | 2000 | 108 | 18.5 | 24.2 |
8 | TXLP/2R/18.5 | 1800 | 97 | 18.5 | 26.9 |
9 | TXLP/2R/18.5 | 1600 | 86 | 18.5 | 30.3 |
10 | TXLP/2R/18.5 | 1370 | 74 | 18.5 | 35.3 |
11 | TXLP/2R/18.5 | 1250 | 68 | 18.5 | 38.7 |
12 | TXLP/2R/18.5 | 1000 | 54 | 18.5 | 48.4 |
13 | TXLP/2R/18.5 | 840 | 45 | 18.5 | 57.6 |
14 | TXLP/2R/18.5 | 700 | 38 | 18.5 | 69.1 |
15 | TXLP/2R/18.5 | 600 | 32 | 18.5 | 80.7 |
16 | TXLP/2R/18.5 | 500 | 27 | 18.5 | 96.8 |
17 | TXLP/2R/18.5 | 400 | 22 | 18.5 | 121 |
18 | TXLP/2R/18.5 | 300 | 16 | 18.5 | 161.3 |
2、单导系列
1）产品特性
TXLP/1R 单导发热电缆主要应用于隧道消防、地铁消防及生活水防冻、道路融雪融冰、天沟与屋面融雪、土壤加热、地板采暖等。
TXLP/1R 单导发热电缆引线采用隐式接头，冷热接头部位均有“SPLICE”标识，冷线部位有“※”标识。

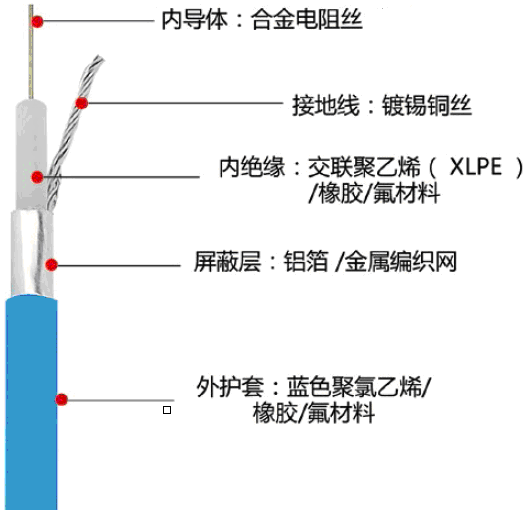

2）产品结构及技术参数
外护套：蓝色聚氯乙烯/橡胶/氟材料 内绝缘：交联聚乙烯（XLPE）/橡胶/氟材料
接地线：镀锡铜丝 接头类型：隐式接头
屏蔽层：铝箔/金属编织网 内导体：合金电阻丝
供电电压：AC220V 外 径：6.5mm
线性功率：17 W/m、18.5W/m 冷线长度：2.25m
最大表面温度：65℃ 最小弯曲系数：5D
执行标准：GB/T 20841 IEC60800 IEC606332-1

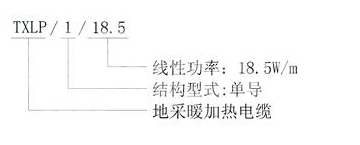

3)产品规格
序号 | 电缆型号 | 功率(W) | 标准长度(M) | 每米功率(W/M) | 总电阻值(Ω) |
1 | TXLP/1R/17 | 3100 | 182 | 17 | 15.6 |
2 | TXLP/1R/17 | 2800 | 165 | 17 | 17.3 |
3 | TXLP/1R/17 | 2600 | 153 | 17 | 18.6 |
4 | TXLP/1R/17 | 2400 | 141 | 17 | 20.2 |
5 | TXLP/1R/17 | 2200 | 129 | 17 | 22 |
6 | TXLP/1R/17 | 2000 | 118 | 17 | 24.2 |
7 | TXLP/1R/17 | 1750 | 103 | 17 | 28.5 |
8 | TXLP/1R/17 | 1600 | 94 | 17 | 30.3 |
9 | TXLP/1R/17 | 1400 | 82 | 17 | 34.6 |
10 | TXLP/1R/17 | 1250 | 74 | 17 | 38.7 |
11 | TXLP/1R/17 | 1000 | 59 | 17 | 48.4 |
12 | TXLP/1R/17 | 850 | 50 | 17 | 56.9 |
13 | TXLP/1R/17 | 700 | 41 | 17 | 69.1 |
14 | TXLP/1R/17 | 600 | 35 | 17 | 80.7 |
15 | TXLP/1R/17 | 500 | 29 | 17 | 96.8 |
16 | TXLP/1R/17 | 400 | 24 | 17 | 121 |
17 | TXLP/1R/17 | 300 | 18 | 17 | 161.3 |
18 | TXLP/1R/17 | 200 | 15.4 | 17 | 242 |
序号 | 电缆型号 | 功率(W) | 标准长度(M) | 每米功率(W/M) | 总电阻值(Ω) |
1 | TXLP/1R/18.5 | 3150 | 170 | 18.5 | 15.4 |
2 | TXLP/1R/18.5 | 3000 | 162 | 18.5 | 16.1 |
3 | TXLP/1R/18.5 | 2800 | 151 | 18.5 | 17.3 |
4 | TXLP/1R/18.5 | 2600 | 141 | 18.5 | 18.6 |
5 | TXLP/1R/18.5 | 2400 | 130 | 18.5 | 20.2 |
6 | TXLP/1R/18.5 | 2200 | 119 | 18.5 | 22 |
7 | TXLP/1R/18.5 | 2000 | 108 | 18.5 | 24.2 |
8 | TXLP/1R/18.5 | 1760 | 95 | 18.5 | 27.5 |
9 | TXLP/1R/18.5 | 1600 | 86 | 18.5 | 30.3 |
10 | TXLP/1R/18.5 | 1400 | 75 | 18.5 | 34.6 |
11 | TXLP/1R/18.5 | 1200 | 64 | 18.5 | 40.3 |
12 | TXLP/1R/18.5 | 1000 | 54 | 18.5 | 48.4 |
13 | TXLP/1R/18.5 | 850 | 45 | 18.5 | 56.9 |
14 | TXLP/1R/18.5 | 700 | 37 | 18.5 | 69.1 |
15 | TXLP/1R/18.5 | 600 | 32 | 18.5 | 80.7 |
16 | TXLP/1R/18.5 | 500 | 27 | 18.5 | 96.8 |
17 | TXLP/1R/18.5 | 400 | 22 | 18.5 | 121 |
18 | TXLP/1R/18.5 | 300 | 16 | 18.5 | 161.3 |
三、主要使用范围
1）民用住宅（楼房、平房、别墅）室内地面供暖系统；
2）公用建筑（写字楼、医疗机构、洗浴广场、健身房、学校、礼堂等）地面供暖系统；
3）各类隧道消防、地铁消防及生活水防冻，各类管路、储罐等工业装置的防冻、防凝；
4）室外道路融雪融冰、天沟与屋面融雪、坡道融雪融冰、楼梯融雪、飞机跑道融雪融冰；
5）特殊用途 畜牧与养殖业保温（花房、蔬菜大棚土壤加热，恒温育雏室等）保温系统。

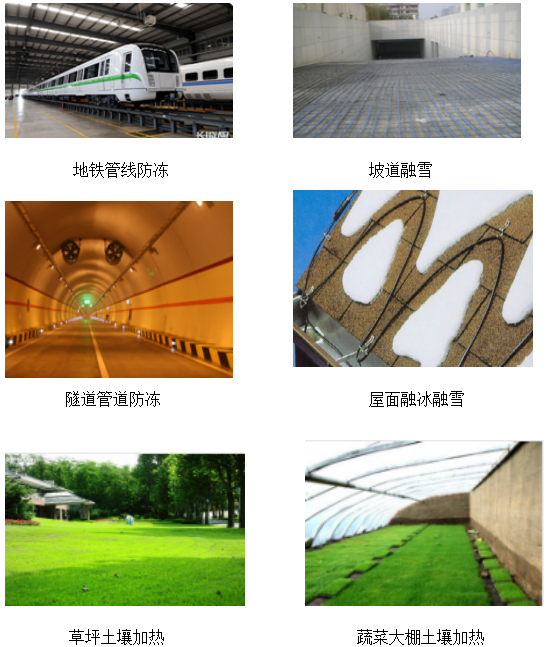

四、应用示例
地面采暖 管道防冻
养殖场底板加热 道路融冰融雪
