串联式恒功率电热带介绍

     HGL-C型串联式电热带是一种由线芯作为发热体的电伴热产品,由于线芯单位长度的电阻和通过的电流均恒定,所以整根电热带首尾发热均匀,输出功率恒定。其最大特点是使用长度长,主要适用于长距离和超长距离单一管线的伴热保温,一个电源点最大使用长度为几百米到数千米。

信息详情

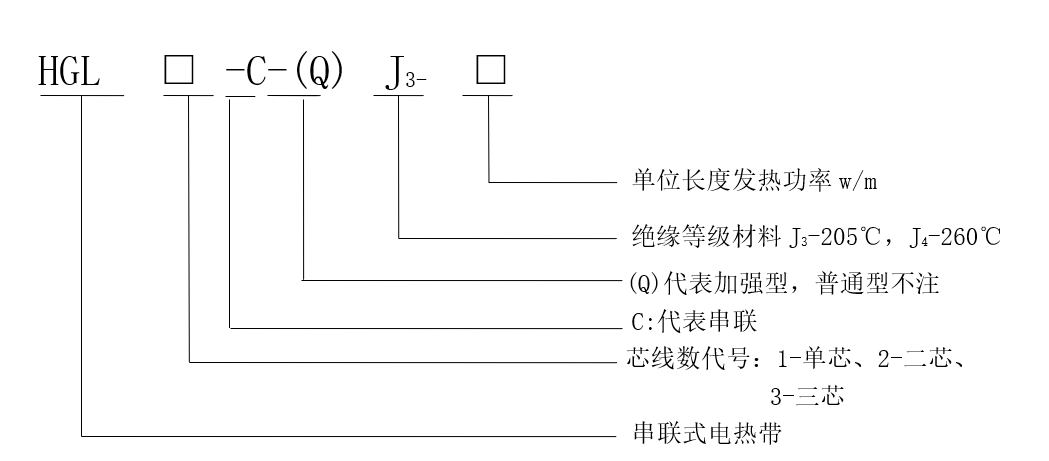

1、产品型号



 串联式恒功率电热带介绍(图1)

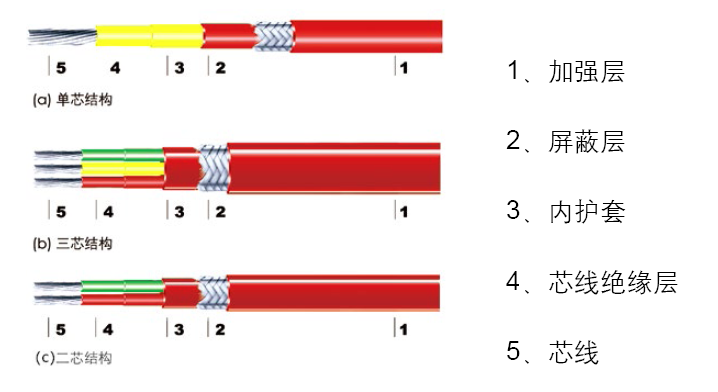

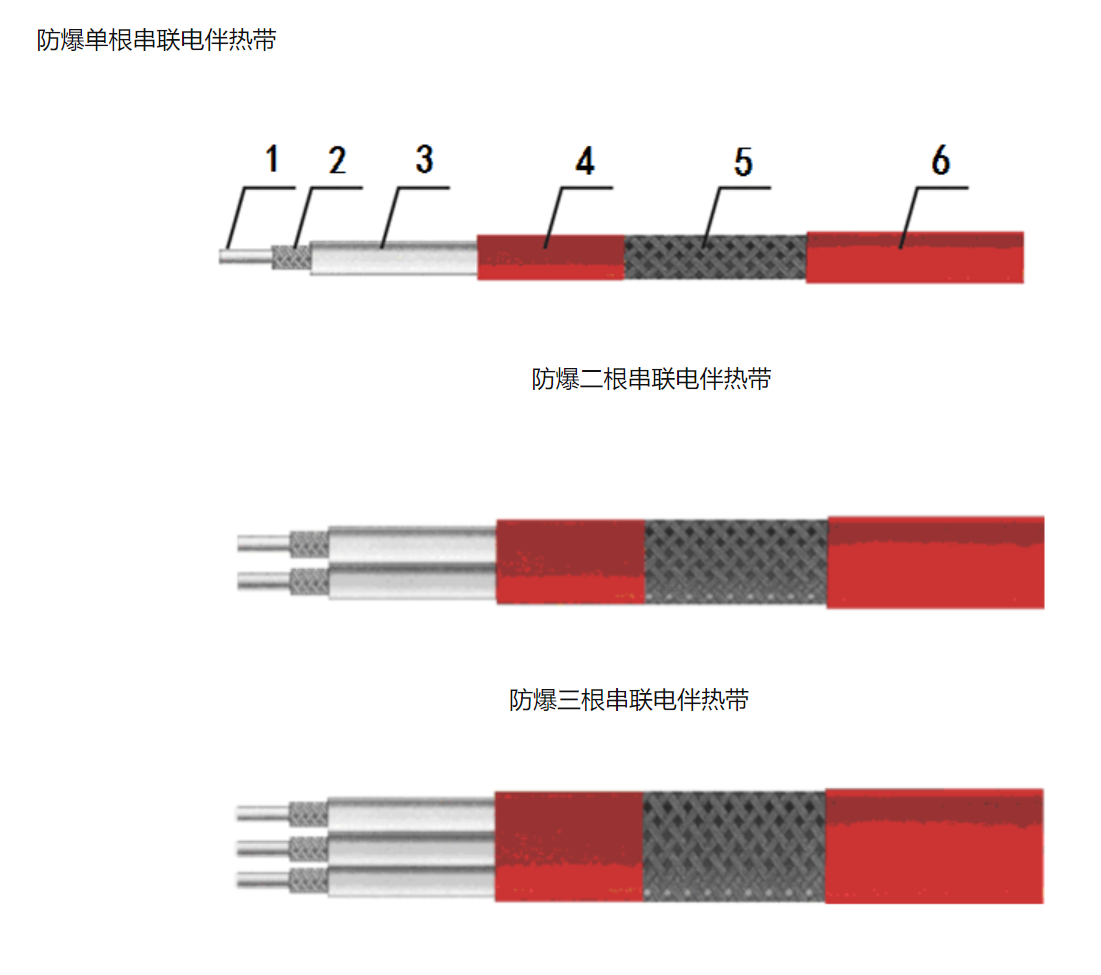

 2、产品结构与工作原理

  串联式恒功率电热带介绍(图2)

   HGL-C型串联式电热带的三根具有相同截面积,一定长度的平行绝缘铜绞线为电源母线和发热芯线,将其一端可靠短接,另一端接通电源,就形成了一个星型负载,从而形成一条连续的、发热均匀的电热带,根据实际需要,电伴热带的三相可以各自分开,也可以整合为一体使用。

3、产品规格与技术参数

型号

额定电压VAC

额定

功率

w/m

线芯数

芯线结构

线芯截面积mm2

线芯电阻率Ω·mm2/m

最高耐温℃

发热芯线电流密度A/ mm2

防爆

等级

HGL1-C-(Q)-J3-8

220

380

660



8

1

19×0.32

19×0.37

19×0.42

19×0.45

19×0.52

19×0.58

19×0.64

19×0.69

1.5~7

0.02~1.1

J3-205

J4-260

≤16



ExeIIT3 Gc

HGL1-C-(Q)-J3-10

10

HGL2-C-(Q)-J3-10

10

2

HGL2-C-(Q)-J3-20

20

HGL2-C-(Q)-J3-30

30

HGL3-C-(Q)-J3-15

15

3

HGL3-C-(Q)-J3-30

30

HGL3-C-(Q)-J3-45

45





4、产品特点

     HGL-C型串联式电热带是一种由线芯作为发热体的电伴热产品,由于线芯单位长度的电阻和通过的电流均恒定,所以整根电热带首尾发热均匀,输出功率恒定。其最大特点是使用长度长,主要适用于长距离和超长距离单一管线的伴热保温,一个电源点最大使用长度为几百米到数千米。


 5、安装注意事项

(1)施放电伴热带不要在地上拖拉,以防绝缘层划破。

(2)安装时遇有锐角的法兰等,需把锐角打掉,并用铝胶带作衬垫,确保电伴热带不受损伤。

(3)安装时最小弯曲半径应大于电伴热带厚度的5倍。

(4)电伴热带用铝胶带粘帖,即作固定又作散热使用。每隔50-80cm再用压敏胶带径向扎紧。
