自限温电热带-中温

​以人为本、以诚立信,专业性强、技术更新快、售后服务好

电伴热系列

防腐伴热采样复合管

控制系统

自限温电热带-中温

自限温中温电热带两根并行铜导体之间的热敏电阻元件,根据环境温度的变化对伴热带的热量输出进行调整和限制。当环境温度升高,伴热带的输出功率会降低。当伴热带交叉重叠时,特有的自限温属性可避免伴热带过热,即使在危险区域,也不需要温限器。并行结构允许现场按照任意所需长度切割并安装伴热带。山东持正自限温中温电热带提供不同输出功率和外护套。无论氟聚合物或聚烯烃外护套都可以保护镀锡铜网免受腐蚀和化学影响。伴热系统设计必须保证通电时最高暴露温度不会超过85℃。

信息详情

自限温中温电热带系列:ZXW-Z (ZWKZKWZKWZZBWZBRHVDZ)相对应国外型号瑞侃 QTVR 和赛盟 RBX 系列

自限温中温电热带两根并行铜导体之间的热敏电阻元件,根据环境温度的变化对伴热带的热量输出进行调整和限制。当环境温度升高,伴热带的输出功率会降低。当伴热带交叉重叠时,特有的自限温属性可避免伴热带过热,即使在危险区域,也不需要温限器。并行结构允许现场按照任意所需长度切割并安装伴热带。山东持正自限温中温电热带提供不同输出功率和外护套。无论氟聚合物或聚烯烃外护套都可以保护镀锡铜网免受腐蚀和化学影响。伴热系统设计必须保证通电时最高暴露温度不会超过85℃。

我公司研制开发的中温自限温电热带系列广泛应用消防、石油、化工、钢铁、电力、环保等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电热带适用于普通区、危险区和腐蚀区等。

一、 产品型号

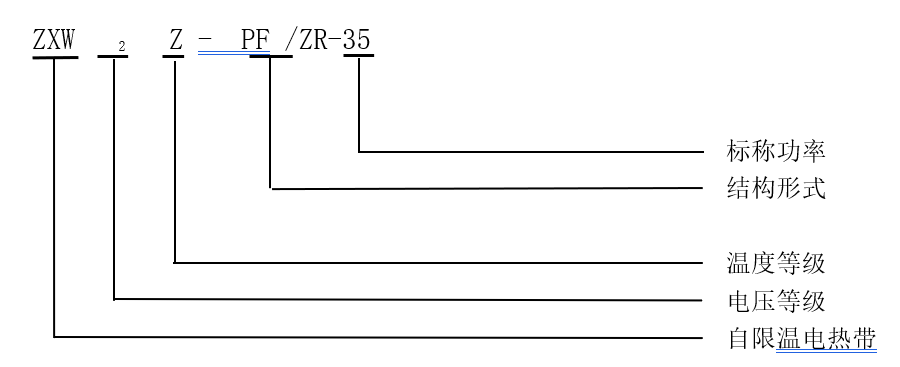

自限温电热带-中温(图1)

温度等级:中温(Z)系列

结构型式:基本型(J)、屏蔽防爆型(P)、防护型(F)、防爆防护型 (PF)、防爆防腐型( PF2、PF46)

电压等级:AC220V、AC380V

10℃标称功率:35W/m、40W/m、45W/m、50W/m、60W/m

防爆标志:ExeIIT4 Gc

二、电缆结构

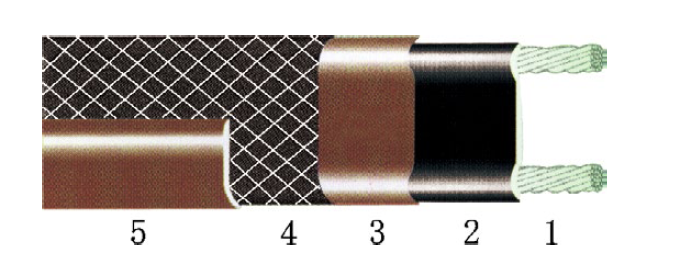

自控温电热带-中温(图2)

(1)铜芯母线: 7×0.50、19×0.32、19×0.41

(2)发热芯带:普通PTC、阻燃PTC、含氟PTC

(3)绝缘层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料。

(4)屏蔽层:镀锡铜丝编织或其他金属丝编织,覆盖密度≥75%。

(5)护套层:改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料。

 三、 技术指标

(1)标准颜色:棕色

(2)温度范围:最高维持温度90±5℃,最高承受温度125℃(芯带承受温度)

(3)施工温度:聚烯烃最低-40℃,氟材料最低-30℃

(4)启动电流:≤0.6A/m

(5)热稳定性:电热带经过热性能试验后,其功率应维持在原始值的90%

(6)弯曲半径:-20℃时为30.4mm,-30℃时为40.6mm

(7)绝缘电阻:电热带导体与金属屏蔽层之间的绝缘电阻不应小于500MΩ。

四、产品优点

(1)自动调节输出功率,根据被伴热体系实际需要热量进行补偿,为新一代节能型恒温加热器。

  (2)可以任意截短或在一定范围内接长使用,并允许多次交叉重叠而无高温热点及烧毁之虑。

  (3) 低温状态、快速启动,温度均匀,因每一局部皆可因其被伴热处的温度变化自动调节。

  (4) 安装简便、维护简单、全天服务,自动化水平高,运行及维护费用低。

  (5) 安全可靠、用途广、不污染环境、寿命长。

五、应用范围

     中温系列自控温电热带广泛应用消防、石油、化工、钢铁、电力、环保等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电热带适用于普通区、危险区和腐蚀区,与防爆电源接线盒配套使用后,适用于不受外力直接冲击的工厂一区、二区爆炸性气体混合物“T4—T6”组场所用。

六、中温系列“C”型断路器的最大使用长度



电热带型号

供电电压

起始温度

额定输出功率(w/m 10℃时)

最大回路长度(m)与断路器规格

16A

32A

40A

63A

ZXW2-Z-PF/ZR

220VAC

10℃

35、40、45

30m

70m

100m

120m

-18℃

20m

50m

80m

100m

220VAC

10℃

50、60

30m

70m

94m

115m

-18℃

20m

50m

73m

92m

ZXW3--Z-PF/ZR

380VAC

10℃

35、40、45

40m

80m

100m

130m

-18℃

30m

50m

70m

100m

380VAC

10℃

50、60

36m

75m

93m

127m

-18℃

28m

44m

62m

95m
