一、产品型号
恒功率并联电热带由于其多个发热节在整个长度并联相接，故简称为并联式电热带
例：Hson-HGL-B2-J3-40 其绝缘材料为F46氟塑料，单相普通型恒功率电伴热带，功率为40w/m。
Hson-HGL-B3-Q-J3-50 其绝缘材料为F46氟塑料，三相加强型恒功率电伴热带，功率为50w/m。
恒功率并联电热带通用技术参数：
（1）绝缘电阻：≥50MΩ/km
（2）介电强度：工作电压220V，为≥2000V/min，工作电压380V，为2500V/min
（3）防护等级：IP56
（4）防爆标志：ExeII T4；
二、产品参数
| 型号 | 额定电压 V | 额定功率 W/m | 绝缘电阻 MΩ/km | 绝缘材料 | 最高耐温 ℃ | 防爆等级 | 双向最大 使用长度 m | 介质最高 维持温度 ℃ |
| HS-HGL-B2-J3-10 | 220 | 10 | ≥50 | F46 | 205 | ExⅡT4 | 450 | 130 |
| HS-HGL-B2-J3--20 | 20 | 350 | 120 | |||||
| HS-HGL-B2-J3--30 | 30 | 300 | 95 | |||||
| HS-HGL-B2-J3--40 | 40 | 260 | 75 | |||||
| HS-HGL-B2-J3--30 | 380 | 30 | ≥50 | F46 | 205 | ExⅡT4 | 600 | 120 |
| HS-HGL-B2-J3--40 | 40 | 530 | 100 | |||||
| HS-HGL-B2-J3--50 | 50 | 460 | 80 | |||||
| HS-HGL-B2-J3--60 | 60 | 400 | 60 |
15W/m，25 W/m，45 W/m W/m，55 W/m为非标准产品，客户需要向本公司预定
客户需特殊工作电压，24V、36V、110V、660V、1140V等，可向本公司咨询并定购。
三、结构原理
单相恒功率并联电热带的电源母线为二根平行绝缘铜线，在内绝缘层上缠绕电热丝，并将电热丝每隔一定距离即“发热节长”与母线连接，形成连续并联电阻，母线通电后，各并联电阻发热，因而形成一条连续的加热带。
三相恒功率并联电热带和单相恒功率并联电热带的原理基本相同，不同之处在于单相带采用单相供电 ，三相带采用三相三角形供电。三相带除有单相带的特点外，特别适用于长距离、大口径管道的加热、伴热和保温。三相恒功率并联电热带为三根平行绝缘铜线为电源母线，在骨架层绝缘层外缠绕电热丝，并将电热丝每隔一定距离即“发热节长”分别依次与母AB-BC-CA….反复循环连接，在每两相间形成连续并联电阻。当母线通以三相电后，各并联电阻同时发热，因而形成一条连续三相供电的加热带。

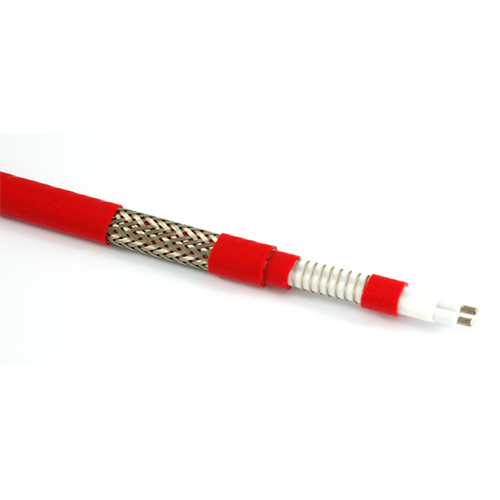

并联电热带结构
(1) 防爆并联式单相电伴热带
A-外护套 FEP(特氟龙） B-编织网 C-绝缘护套 FEP（特氟龙）
D-骨架层 E-镍铬合金丝（发热丝） F-芯线绝缘层FEP G-芯线（镀锡铜绞线）
(2)防爆并联式三相电伴热带
A-外护套 FEP(特氟龙） B-镀锡合金编织网 C-绝缘护套 FEP（特氟龙）
D-骨架层 E-镍铬合金丝（发热丝） F-芯线绝缘层FEP G-芯线（镀锡铜绞线）
四，应用领域
（1）在正常情况下连续流动的低凝固管线，可防止介质停流而凝固。
（2）有严格要求的管线伴热和保温（与数显温控，模块配合使用）。
（3）自来水管线、阀门的防冻、保温。
（4）液位计的防冻保温。
（5）大、中、小型罐体的伴热保温。
（6）长距离输油管线的伴热保温。

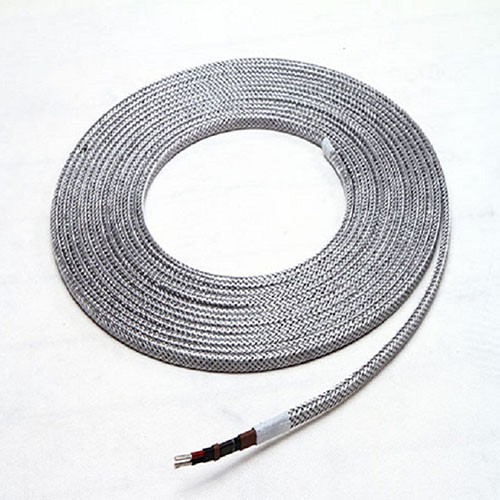

高级并联恒功率电伴热带
